Gaine VMC isolée Zehnder ComfoTube Therm 90

Gaine VMC isolée Zehnder ComfoTube Therm 90 pour chauffage et rafraîchissement

La gaine VMC isolée Zehnder ComfoTube Therm 90 permet de réaliser un réseau de distribution d’air avec une isolation directement intégrée autour du conduit.

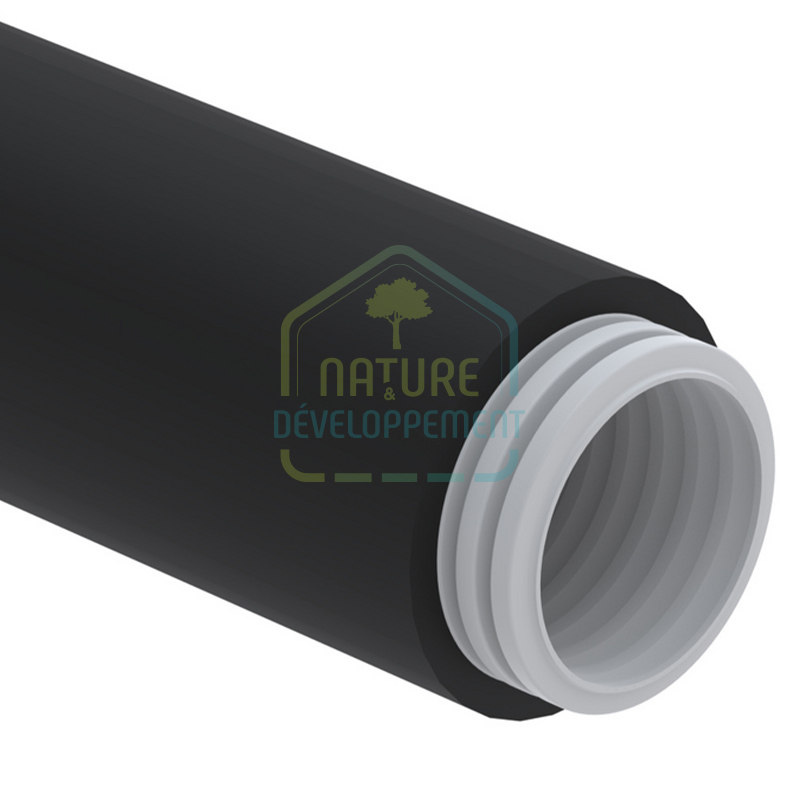

Elle associe une gaine semi-rigide en PEHD à une couche isolante en caoutchouc cellulaire de 9 mm. Cette conception permet de limiter la condensation et de réduire les déperditions thermiques dans le réseau.

Le ComfoTube Therm 90 est notamment destiné au transport de l’air entre une batterie de chauffage ou de rafraîchissement et les bouches de soufflage.

Une gaine VMC pré-isolée prête à installer

Contrairement au ComfoTube 90 standard, le ComfoTube Therm 90 intègre directement son isolation.

La gaine est livrée prête à l’installation. Il n’est donc pas nécessaire d’ajouter séparément l’isolation autour du conduit lors de sa mise en oeuvre.

La couche isolante possède une épaisseur de 9 mm et une conductivité thermique λ de 0,035 W/(m.K) à 20 °C.

Limiter la condensation et les déperditions thermiques

Lorsque l’air transporté présente une température différente de celle de l’environnement traversé par la gaine, les échanges thermiques du réseau deviennent un point important.

L’isolation du ComfoTube Therm 90 permet de limiter les déperditions thermiques et contribue à éviter la condensation.

Zehnder destine notamment cette solution aux installations utilisant le chauffage sur l’air en hiver ou le rafraîchissement sur l’air en été.

Une solution adaptée aux longueurs de réseau limitées

Zehnder indique que le ComfoTube Therm 90 est particulièrement adapté aux longueurs de gaines réduites.

Le fabricant recommande notamment son utilisation pour des distances de l’ordre de 7 à 10 mètres.

Pour apprécier les performances thermiques du réseau, Zehnder fournit deux exemples calculés avec un débit de 40 m³/h et une longueur de gaine de 10 mètres.

Voir les exemples de performances thermiques Zehnder

Configuration	Chauffage sur l’air	Rafraîchissement sur l’air
Débit d’air	40 m³/h	40 m³/h
Longueur de gaine	10 m	10 m
Température après batterie	50 °C	16 °C
Température ambiante	20 °C	20 °C
Évolution estimée sur 10 m	Perte de 11,5 °C	Réchauffement de 3,5 °C

Ces valeurs correspondent aux conditions d’essai indiquées par Zehnder. Elles permettent de comprendre l’influence de la longueur du réseau sur la température de l’air transporté.

Une gaine semi-rigide qui conserve sa flexibilité

La présence de l’isolation n’empêche pas le ComfoTube Therm 90 de conserver sa flexibilité.

La couche isolante n’est pas collée à la gaine. Zehnder indique que cette conception permet au conduit de conserver son rayon de courbure.

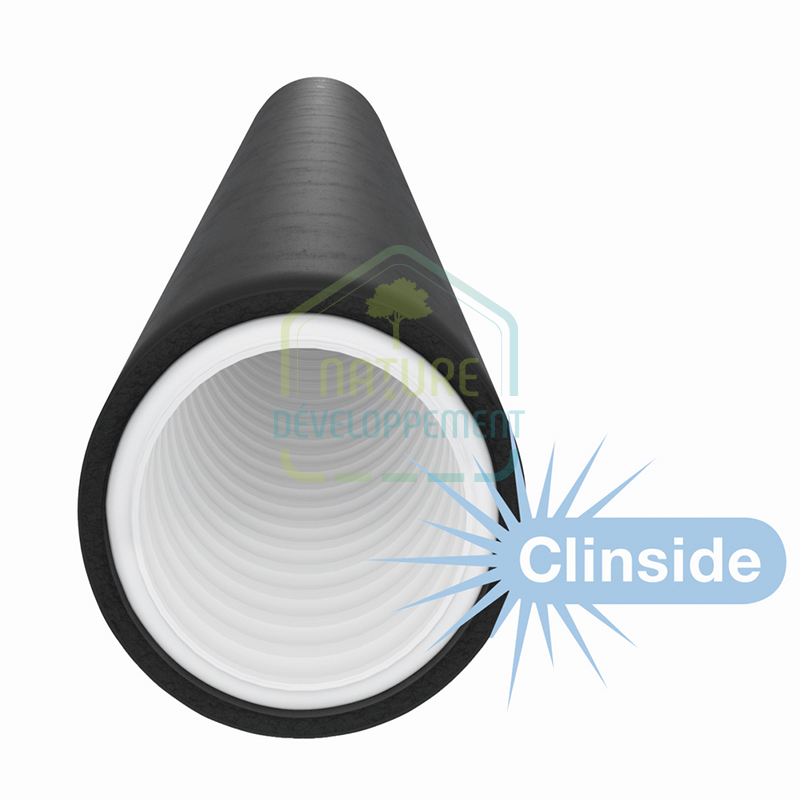

La paroi intérieure reste également lisse afin de faciliter le nettoyage du réseau.

Caractéristiques techniques du ComfoTube Therm 90

Voir les caractéristiques techniques

Type	Gaine de ventilation semi-rigide pré-isolée
Matériau de la gaine	PEHD
Diamètre extérieur avec isolation	108 mm
Diamètre intérieur	74 mm
Poids	570 g/m
Isolation	Caoutchouc cellulaire
Épaisseur de l’isolation	9 mm
Conductivité thermique à 0 °C	λ = 0,033 W/(m.K)
Conductivité thermique à +20 °C	λ = 0,035 W/(m.K)
Résistance à la diffusion de vapeur d’eau	μ ≥ 10 000
Rayon de courbure	3 x D
Température de travail admissible	-25 °C à +60 °C
Rigidité annulaire	7,9 kN/m²

Quel débit d’air dans un ComfoTube Therm 90 ?

Le débit pouvant circuler dans la gaine dépend notamment de la vitesse de l’air.

Voir les débits indiqués par Zehnder

Vitesse de l’air	Débit
0,5 m/s	7,7 m³/h
1,0 m/s	15,5 m³/h
1,5 m/s	23,2 m³/h
2,0 m/s	31,0 m³/h
2,5 m/s	38,7 m³/h
3,0 m/s	46,4 m³/h
4,0 m/s	61,9 m³/h
5,0 m/s	77,4 m³/h

Des raccords isolés ComfoFit Therm pour conserver la continuité du réseau

Zehnder complète le ComfoTube Therm 90 avec des raccords ComfoFit Therm isolés.

Ces composants permettent de raccorder les différentes sections de gaine tout en maintenant la continuité de l’isolation.

Les raccords sont réalisés en polypropylène expansé (EPP) avec une épaisseur de 20 mm. Zehnder indique une conductivité thermique λ de 0,039 W/(m.K) à 10 °C.

Voir les raccords ComfoFit Therm compatibles

Composant	Fonction	Référence
Manchon isolé ComfoFit Therm 90	Connexion de 2 sections de ComfoTube Therm 90	ZEH990430855
Coude isolé ComfoFit Therm 90	Connexion à 90° de 2 sections de ComfoTube Therm 90	ZEH990430856
Raccord horizontal ComfoFit Therm	Connexion horizontale entre ComfoTube Therm DN 90 et Therm Flat 51	ZEH990430857
Raccord vertical ComfoFit Therm	Connexion verticale entre ComfoTube Therm DN 90 et Therm Flat 51	ZEH990430852

ComfoTube 90 ou ComfoTube Therm 90 : quelle différence ?

Les deux gaines utilisent un conduit de diamètre intérieur de 74 mm. Leur différence essentielle concerne l’isolation.

Comparer ComfoTube 90 et ComfoTube Therm 90

Critère	ComfoTube 90	ComfoTube Therm 90
Forme	Ronde	Ronde
Diamètre intérieur	74 mm	74 mm
Isolation intégrée	Non	Oui, 9 mm
Diamètre extérieur	90 mm	108 mm avec isolation
Usage	Distribution d’air	Distribution d’air avec isolation thermique intégrée
Chauffage / rafraîchissement sur l’air	Sans isolation intégrée	Solution pré-isolée dédiée

ComfoTube Therm 90 ou Therm Flat 51 ?

Les deux solutions utilisent une isolation en caoutchouc cellulaire de 9 mm et répondent au même besoin de maîtrise des échanges thermiques du réseau.

La différence concerne principalement leur géométrie :

• ComfoTube Therm 90 : conduit rond ;
• ComfoTube Therm Flat 51 : conduit plat destiné aux zones disposant de moins de hauteur.

Des raccords ComfoFit Therm permettent également de passer d’un réseau Therm 90 à un réseau Therm Flat 51. Il devient ainsi possible de combiner les deux géométries dans une même installation.

Quelle gaine Zehnder choisir pour votre réseau ?

Comparer les quatre familles ComfoTube

Gaine	Forme	Isolation intégrée	Configuration principale
ComfoTube 75 / 90	Ronde	Non	Réseau de distribution d’air
ComfoTube Flat 51	Plate	Non	Faible hauteur disponible / rénovation
ComfoTube Therm 90	Ronde	Oui, 9 mm	Réseau rond avec isolation thermique intégrée
ComfoTube Therm Flat 51	Plate	Oui, 9 mm	Réseau isolé avec faible hauteur disponible

Besoin d’aide pour dimensionner votre réseau ?

Le choix des gaines dépend de la configuration du bâtiment, des débits nécessaires, des températures d’air transportées et de la longueur du réseau.

Nos magasins peuvent vous conseiller sur les composants à prévoir et établir un devis selon votre installation.

FAQ – Gaine VMC isolée Zehnder ComfoTube Therm 90

Quelle est l’épaisseur de l’isolation du ComfoTube Therm 90 ?

Le ComfoTube Therm 90 possède une couche isolante en caoutchouc cellulaire de 9 mm.

Quel est le diamètre du ComfoTube Therm 90 ?

La gaine possède un diamètre intérieur de 74 mm. Son diamètre extérieur atteint 108 mm avec l’isolation.

À quoi sert l’isolation du ComfoTube Therm 90 ?

L’isolation permet de limiter les déperditions thermiques du réseau et contribue à éviter la condensation lorsque les conditions d’utilisation le nécessitent.

Le ComfoTube Therm 90 peut-il transporter de l’air rafraîchi ?

Oui. Zehnder prévoit cette gaine pour des applications de chauffage sur l’air en hiver et de rafraîchissement sur l’air en été.

Quelle longueur de gaine est recommandée ?

Zehnder présente le ComfoTube Therm comme particulièrement adapté aux longueurs de gaines limitées et indique une plage de l’ordre de 7 à 10 mètres.

Quelle différence entre ComfoTube 90 et ComfoTube Therm 90 ?

Le ComfoTube Therm 90 possède une isolation extérieure en caoutchouc cellulaire de 9 mm. Le ComfoTube 90 standard ne possède pas cette isolation intégrée.

Quels raccords utiliser avec le ComfoTube Therm 90 ?

Zehnder propose les raccords isolés ComfoFit Therm. Ils permettent notamment de raccorder deux sections de Therm 90, de réaliser un coude à 90° ou de passer du Therm 90 au Therm Flat 51.

Peut-on combiner ComfoTube Therm 90 et Therm Flat 51 ?

Oui. Zehnder propose des raccords ComfoFit Therm horizontaux et verticaux permettant de relier les deux types de gaines dans un même réseau.

Poids	ND
Dimensions	ND
Conditionnement	Couronne
Profil	ComfoTube Therm
Longueur	20m
Destination d'usage	Intérieur, Mur, Plafond, Sol, Tiny house
Application spécifique	pour VMC Zehnder
Nature	Accessoires
Marque	Zehnder
