VMC double flux compacte Zehnder EVO 2 et EVO 3

VMC double flux Zehnder EVO : compacte, modulable et adaptée à la rénovation

La VMC double flux Zehnder EVO est une gamme de ventilation destinée aux bâtiments résidentiels et collectifs.

Elle renouvelle continuellement l’air du logement. L’air vicié est extrait des pièces humides. En parallèle, l’air neuf extérieur est insufflé dans les pièces de vie.

L’échangeur récupère une partie de la chaleur de l’air extrait avant son rejet. Cette énergie contribue ainsi au préchauffage de l’air entrant.

Zehnder destine particulièrement cette gamme aux projets où l’espace technique reste limité. Sa conception compacte facilite notamment son intégration en rénovation.

EVO 2 ou EVO 3 : deux débits selon les besoins du logement

La gamme comprend deux formats principaux.

La Zehnder EVO 2 atteint un débit maximal de 200 m³/h. Elle mesure 1000 x 600 x 210 mm et pèse 24 kg.

La Zehnder EVO 3 atteint jusqu’à 300 m³/h. Elle mesure 1160 x 600 x 269 mm et pèse 36 kg.

Comparer Zehnder EVO 2 et EVO 3

Caractéristique	Zehnder EVO 2	Zehnder EVO 3
Débit maximal	200 m³/h	300 m³/h
Dimensions	1000 x 600 x 210 mm	1160 x 600 x 269 mm
Épaisseur	210 mm	269 mm
Poids	24 kg	36 kg
Raccords d’air	Ø 160 mm	Ø 160 mm
Alimentation	230 V / 50 Hz	230 V / 50 Hz
Installation	Mur ou plafond	Mur ou plafond
Échangeur HRV	Oui	Oui
Échangeur ERV	Oui	Oui
Version PRH	Oui	Oui

Le choix entre EVO 2 et EVO 3 doit donc tenir compte du débit nécessaire au logement et du dimensionnement du réseau de ventilation.

HRV, ERV ou PRH : quelle version de Zehnder EVO choisir ?

Les EVO 2 et EVO 3 existent dans plusieurs configurations.

Les termes HRV et ERV définissent le type d’échangeur. PRH indique, quant à lui, la présence d’un préchauffeur électrique.

Comparer les versions HRV, ERV et PRH

Version	Échangeur	Récupération d’humidité	Préchauffeur
HRV	Standard à contre-courant	Non	Non
HRV PRH	Standard à contre-courant	Non	Oui
ERV	Enthalpique	Oui	Non
ERV PRH	Enthalpique	Oui	Oui

Échangeur standard HRV : privilégier la récupération de chaleur

La version HRV utilise un échangeur à contre-courant standard.

Il récupère la chaleur de l’air extrait pour la transmettre à l’air neuf entrant.

Sur l’EVO 2 équipée de l’échangeur standard, Zehnder annonce jusqu’à 87 % de récupération de chaleur selon EN 13141-7, selon le point de fonctionnement.

Cette configuration constitue donc la version à retenir lorsque la récupération d’humidité n’est pas recherchée.

Échangeur enthalpique ERV : récupérer également une partie de l’humidité

La version ERV reçoit un échangeur à contre-courant enthalpique.

En plus de la chaleur, cet échangeur permet de transférer une partie de l’humidité contenue dans l’air extrait.

Cette fonction peut notamment contribuer à limiter l’assèchement de l’air intérieur pendant la période de chauffage.

L’échangeur enthalpique permet également une installation de la VMC en rampant, selon les configurations prévues par Zehnder.

PRH : un préchauffeur électrique pour les périodes froides

Les versions PRH ajoutent un préchauffeur électrique au système.

Ce préchauffeur se trouve sur la prise d’air extérieur. Il augmente la température de l’air entrant afin de protéger l’échangeur lorsque les températures extérieures deviennent très basses.

Sa puissance est de 1 kW.

PRH peut être associé aux deux échangeurs. Il existe donc des versions HRV PRH et ERV PRH.

Toutes les variantes Zehnder EVO

Voir toutes les variantes Zehnder EVO 2 et EVO 3

Modèle	Version conseillée	Configuration
EVO 2 HRV	EVO 2 – échangeur standard	HRV
EVO 2 HRV PRH	EVO 2 – échangeur standard + préchauffeur	HRV + PRH
EVO 2 ERV	EVO 2 – échangeur enthalpique	ERV
EVO 2 ERV PRH	EVO 2 – échangeur enthalpique + préchauffeur	ERV + PRH
EVO 3 HRV	EVO 3 – échangeur standard	HRV
EVO 3 HRV PRH	EVO 3 – échangeur standard + préchauffeur	HRV + PRH
EVO 3 ERV	EVO 3 – échangeur enthalpique	ERV
EVO 3 ERV PRH	EVO 3 – échangeur enthalpique + préchauffeur	ERV + PRH

Comment choisir entre les 8 configurations ?

Le choix peut se faire en deux étapes.

1. Choisir EVO 2 ou EVO 3 selon le débit nécessaire :

• EVO 2 : jusqu’à 200 m³/h ;
• EVO 3 : jusqu’à 300 m³/h.

2. Choisir l’équipement :

• Standard HRV : échangeur à contre-courant standard ;
• Standard HRV + PRH : échangeur standard avec préchauffeur ;
• Enthalpique ERV : récupération de chaleur et transfert d’une partie de l’humidité ;
• Enthalpique ERV + PRH : échangeur enthalpique avec préchauffeur.

Ainsi, vous déterminez d’abord le débit nécessaire, puis le type d’échangeur et la présence éventuelle du préchauffeur.

Une VMC double flux adaptée aux espaces techniques réduits

Le faible encombrement constitue l’une des particularités de la gamme EVO.

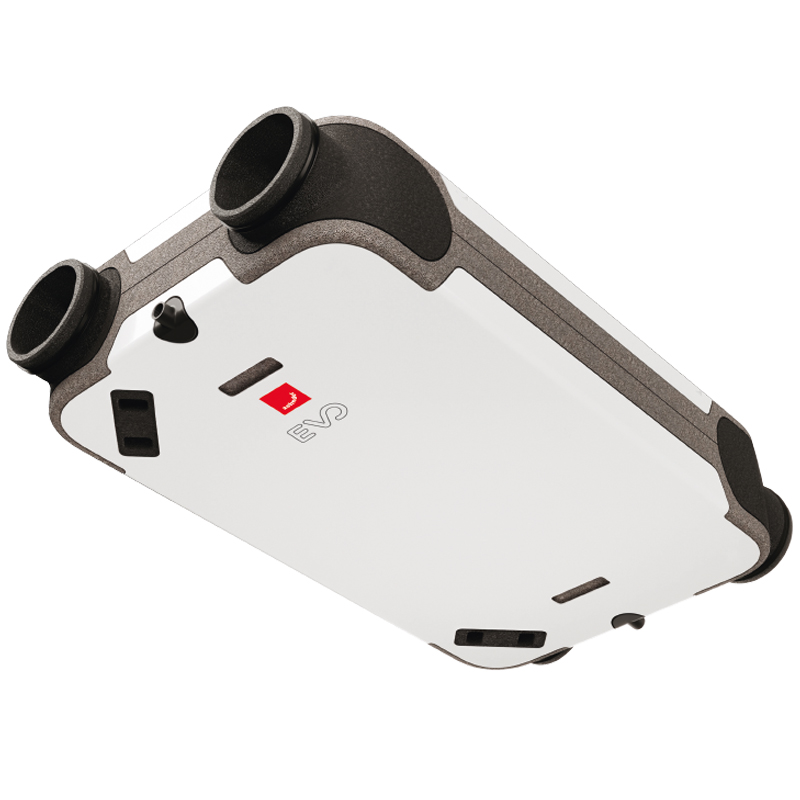

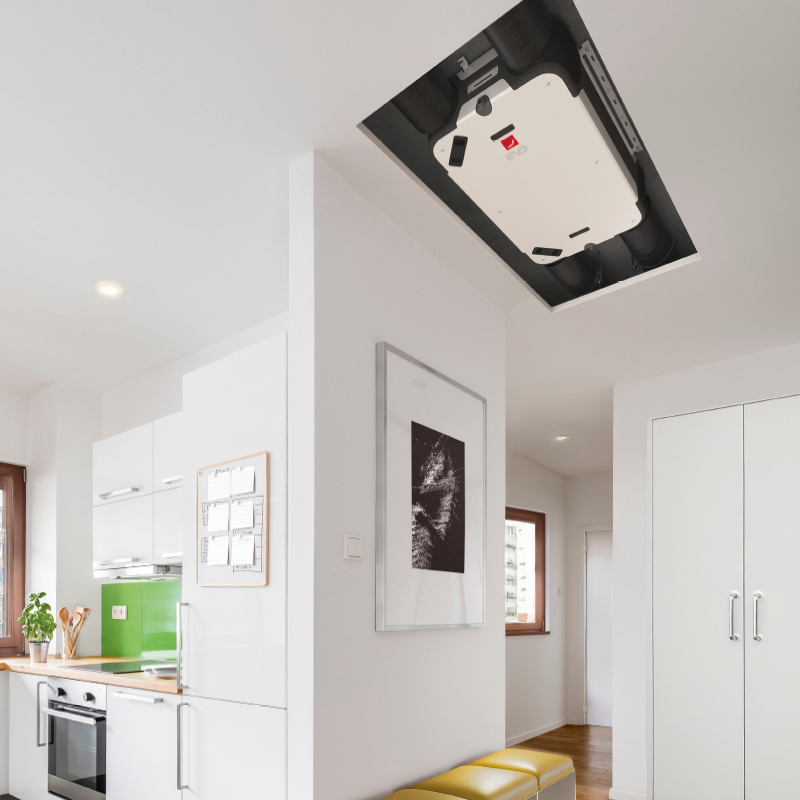

L’EVO 2 mesure seulement 21 cm d’épaisseur. Elle peut notamment s’intégrer dans un faux plafond.

L’EVO 3 conserve une épaisseur de 26,9 cm, malgré son débit supérieur. Elle peut également être installée horizontalement au plafond ou verticalement contre un mur.

Cette configuration facilite son intégration lorsque l’espace technique disponible reste limité.

Installation murale, plafonnière ou en rampant

Zehnder a prévu plusieurs possibilités de montage.

Deux supports permettent une installation au mur ou au plafond. De plus, une installation en rampant est possible avec l’échangeur enthalpique.

Les raccords d’air orientables facilitent également le raccordement au réseau.

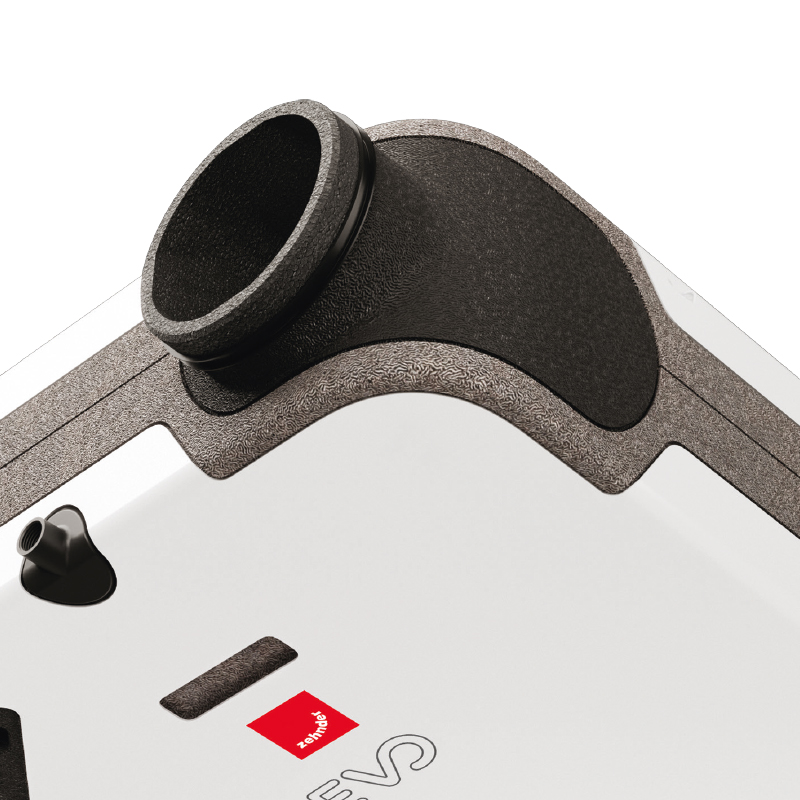

Sur EVO 2, les quatre coudes sont orientables. Les raccords de condensats peuvent également pivoter afin de s’adapter aux différentes configurations.

Jusqu’à 87 % de récupération de chaleur

La version équipée de l’échangeur standard utilise un échangeur à contre-courant.

Zehnder annonce une récupération de chaleur pouvant atteindre 87 % selon EN 13141-7, selon le modèle et le point de fonctionnement.

Cette récupération permet de limiter les pertes de chaleur liées au renouvellement de l’air.

Débit constant et by-pass automatique

La gamme EVO utilise une technologie de débit constant.

Les ventilateurs adaptent leur fonctionnement afin de maintenir le débit défini malgré les variations du réseau.

La VMC dispose également d’un by-pass 100 % automatique.

Plusieurs solutions de commande sans fil

La gamme EVO peut recevoir différents dispositifs de commande radiofréquence.

L’EVO Sense RF permet notamment de sélectionner cinq débits et d’utiliser une programmation journalière ou hebdomadaire.

Cette interface sert également à la mise en service et aux réglages. En effet, les unités EVO ne possèdent pas d’affichage intégré.

L’EVO Switch RF propose une commande plus simple avec quatre modes de fonctionnement.

Régulation selon le CO2 ou l’humidité

Des capteurs sans fil peuvent compléter l’installation.

Le capteur CO2 mesure la concentration de CO2 dans la pièce. Le système peut ensuite adapter automatiquement le débit.

Le capteur d’humidité mesure l’humidité relative et permet également d’ajuster automatiquement la ventilation.

Filtres standards et filtration renforcée en option

Les EVO 2 et EVO 3 utilisent deux filtres ISO Coarse 65 % (G4) en configuration standard.

Zehnder propose également une combinaison ISO ePM1 55 % (F7) + ISO Coarse 65 % (G4).

Un système compatible avec la distribution d’air Zehnder

Les raccords DN 160 permettent de connecter l’unité au système de distribution d’air Zehnder.

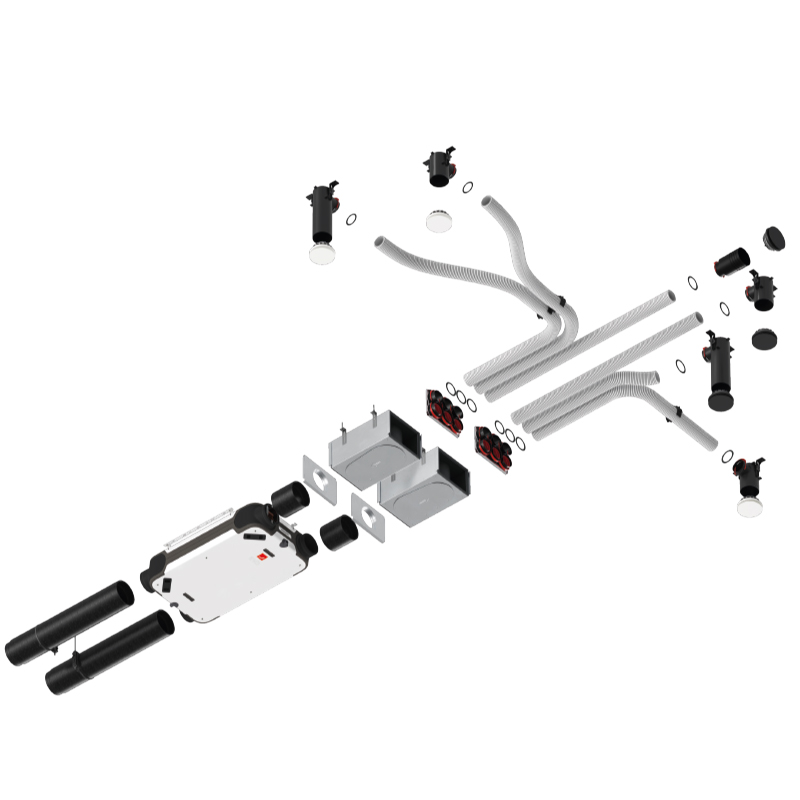

La documentation présente notamment une installation associant ComfoPipe Compact, ComfoWell, ComfoTube DN90, ComfoCase et ComfoValve Luna.

Cela permet de construire un réseau complet depuis l’unité de ventilation jusqu’aux différentes bouches du logement.

FAQ – VMC double flux Zehnder EVO

Quelle différence entre EVO 2 et EVO 3 ?

La différence principale concerne le débit et les dimensions.

L’EVO 2 atteint 200 m³/h et mesure 210 mm d’épaisseur. L’EVO 3 atteint 300 m³/h pour 269 mm d’épaisseur.

Quelle différence entre HRV et ERV ?

La version HRV utilise un échangeur à contre-courant standard.

La version ERV utilise un échangeur enthalpique. Celui-ci permet également le transfert d’une partie de l’humidité de l’air extrait.

Que signifie PRH sur une Zehnder EVO ?

PRH identifie les versions équipées d’un préchauffeur électrique.

Le préchauffeur possède une puissance de 1 kW et intervient sur l’air extérieur entrant.

Peut-on avoir un échangeur enthalpique avec préchauffeur ?

Oui. Zehnder propose des configurations ERV PRH qui associent l’échangeur enthalpique et le préchauffeur.

Peut-on installer une Zehnder EVO dans un faux plafond ?

Oui. Zehnder prévoit une installation plafonnière. Le faible encombrement des appareils facilite cette configuration.

Peut-on installer la Zehnder EVO en rampant ?

La documentation prévoit cette possibilité avec l’échangeur enthalpique.

La Zehnder EVO possède-t-elle un by-pass ?

Oui. La gamme dispose d’un by-pass 100 % automatique.

Quel rendement atteint la Zehnder EVO ?

Zehnder annonce jusqu’à 87 % de récupération de chaleur selon EN 13141-7 pour l’échangeur standard, selon le modèle et le point de fonctionnement.

Peut-on piloter la ventilation selon le CO2 ou l’humidité ?

Oui. Zehnder propose des capteurs RF de CO2 et d’humidité permettant d’adapter automatiquement le débit.

Quels filtres utilise la Zehnder EVO ?

La configuration standard comprend deux filtres ISO Coarse 65 % (G4). Une combinaison ISO ePM1 55 % (F7) + G4 est également disponible.
