Boîtier VMC Zehnder TVA-P pour bouche DN125

Boîtier VMC Zehnder TVA-P pour raccorder le réseau ComfoTube aux bouches DN125

Le boîtier VMC Zehnder TVA-P assure la liaison entre le réseau de gaines ComfoTube et une bouche d’insufflation, d’extraction ou une grille design en DN125.

Selon le modèle, il permet le raccordement d’une ou deux gaines ComfoTube 75 ou 90. Le TVA-P constitue donc l’élément terminal entre le réseau de distribution d’air et la bouche de ventilation.

Le boîtier peut être installé au mur ou au plafond. Zehnder prévoit également son utilisation dans les constructions bois et les constructions solides.

À quoi sert un boîtier VMC TVA-P ?

Le boîtier TVA-P se place à l’extrémité du réseau de distribution d’air.

Il permet de connecter une ou plusieurs gaines Zehnder ComfoTube à une bouche de ventilation ou à une grille design équipée d’un raccordement circulaire DN125.

Il peut ainsi être utilisé aussi bien pour l’insufflation de l’air neuf que pour l’extraction de l’air vicié.

TVA-P 75 ou TVA-P 90 : lequel choisir ?

Le choix dépend principalement du diamètre de la gaine ComfoTube utilisée dans le réseau.

• TVA-P 75 : destiné au raccordement du ComfoTube DN75 ;
• TVA-P 90 : destiné au raccordement du ComfoTube DN90.

Certains modèles reçoivent une seule gaine. D’autres permettent le raccordement de deux conduits.

Un ou deux raccordements ComfoTube selon le modèle

La gamme comprend plusieurs configurations afin d’adapter le boîtier au débit recherché et à la conception du réseau.

La documentation Zehnder présente notamment :

• un raccordement 1 x DN75 ;
• un raccordement 2 x DN75 ;
• un raccordement 1 x DN90.

Le choix doit tenir compte du réseau installé, du débit nécessaire et de la position de la bouche.

Installation murale ou au plafond

Le boîtier TVA-P peut être installé au mur ou au plafond.

Zehnder fournit des supports de montage avec le boîtier afin de faciliter sa fixation. Le fabricant indique également une utilisation possible dans les constructions bois et les constructions solides.

Le boîtier est livré avec des couvercles de protection afin de limiter les salissures pendant les travaux.

Débit et caractéristiques techniques

Zehnder indique un débit d’air nominal maximal de 45 m³/h pour le TVA-P présenté dans sa documentation.

Le boîtier est fabriqué en polyéthylène et peut fonctionner dans une plage de températures comprise entre -25 °C et +60 °C.

Voir les caractéristiques techniques

Type	Boîtier terminal pour bouche ou grille DN125
Utilisation	Insufflation ou extraction
Compatibilité gaines	ComfoTube DN75 ou DN90 selon modèle
Raccordement bouche	DN125
Débit nominal maximal	45 m³/h
Matériau	Polyéthylène
Température de fonctionnement	-25 °C à +60 °C
Étanchéité à l’air	Classe D
Classe feu	Classe E selon DIN EN 13501-1
Position de montage	Mur ou plafond

Les différents boîtiers Zehnder TVA-P et Cuisine

La gamme comprend plusieurs configurations selon le diamètre des gaines ComfoTube, leur nombre et l’usage de la bouche.

Les versions TVA-P répondent aux besoins courants d’insufflation et d’extraction. Les boîtiers Cuisine proposent davantage de raccordements pour les configurations d’extraction correspondantes.

Voir les boîtiers Zehnder TVA-P et Cuisine disponibles

Visuel	Famille	Modèle	Raccordement	Hauteur	Référence

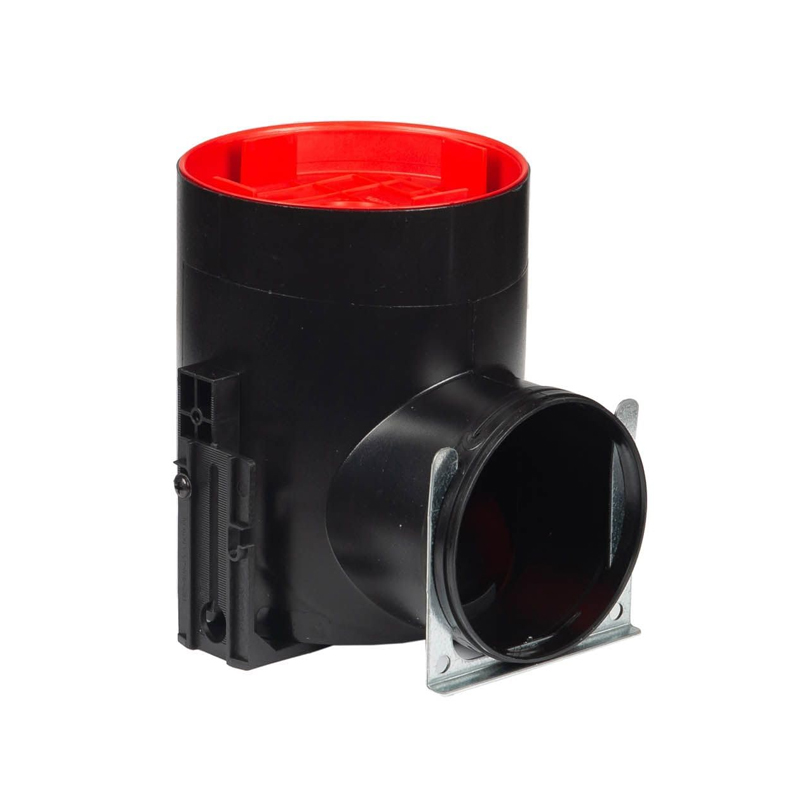

	TVA-P	TVA-P 75 DN125	1 x DN75 → DN125	165 mm	ZEH990326001

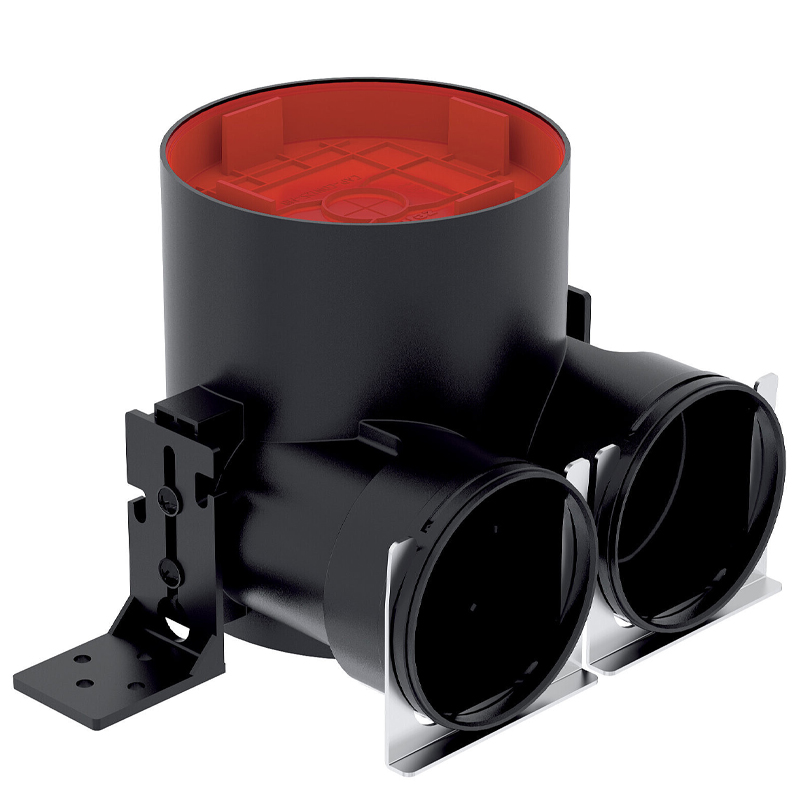

	TVA-P	TVA-P 75 DN125	2 x DN75 → DN125	150 mm	ZEH990326121
	TVA-P	TVA-P 90 DN125	1 x DN90 → DN125	165 mm	ZEH990326122

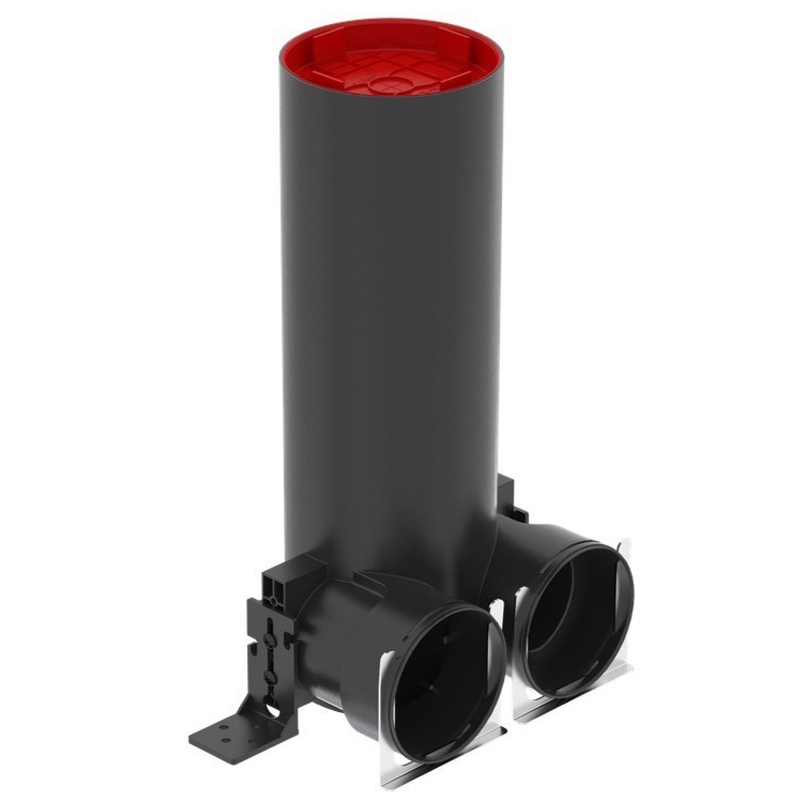

	TVA-P / Cuisine	TVA-P 75 DN125	2 x DN75 → DN125	385 mm	ZEH990326125

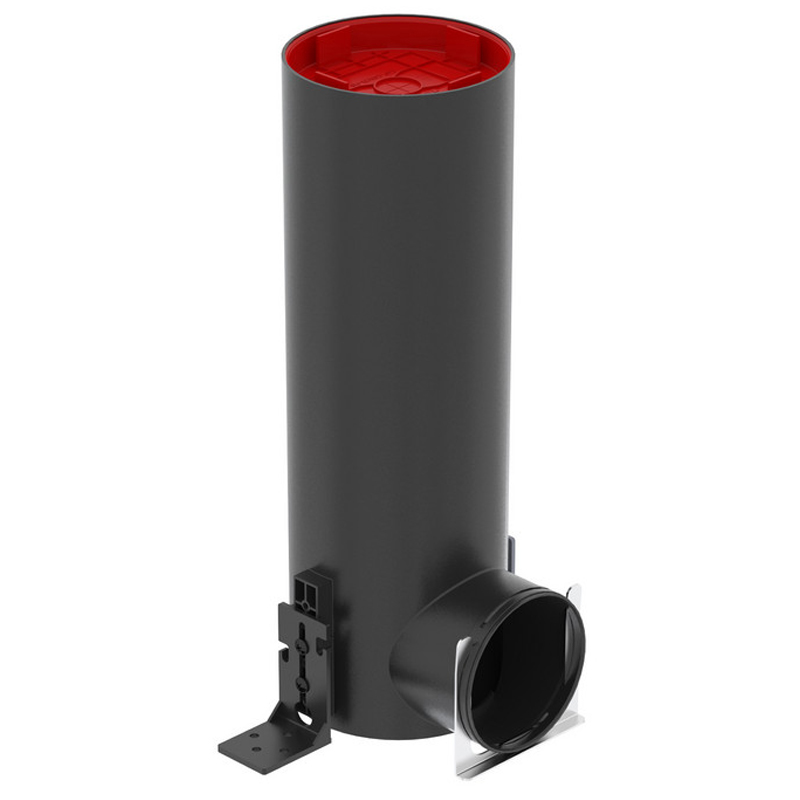

	TVA-P	TVA-P 90 DN125	1 x DN90 → DN125	400 mm	ZEH990326126
	Cuisine	Boîtier Cuisine 2 x 75	2 x DN75 → DN125	385 mm	ZEH990326125
	Cuisine	Boîtier Cuisine 2 x 90	2 x DN90 → DN125	398,5 mm	ZEH990320725
	Cuisine	Boîtier Cuisine 2 x 90 métal	2 x DN90 → DN125	107 mm	ZEH990320712
	Cuisine	Boîtier Cuisine 3 x 75 métal	3 x DN75 → DN125	107 mm	ZEHB3DN75-125

Boîtiers TVA-P Cuisine pour l’extraction

Zehnder propose également des boîtiers Cuisine pour bouche d’extraction DN125. Ils permettent de raccorder plusieurs gaines ComfoTube à une même bouche d’extraction.

Selon le modèle, le boîtier peut recevoir 2 gaines DN75, 2 gaines DN90 ou 3 gaines DN75. Une version métallique 2 x DN90 est également disponible.

Ces configurations permettent d’adapter le raccordement au réseau prévu pour l’extraction de la cuisine.

Comment choisir son boîtier TVA-P ?

Le choix peut se faire en plusieurs étapes.

1. Identifier le diamètre du réseau :

• ComfoTube 75 → TVA-P 75 ;
• ComfoTube 90 → TVA-P 90.

2. Déterminer le nombre de gaines nécessaires :

• 1 x DN75 ;
• 2 x DN75 ;
• 1 x DN90.

3. Choisir la hauteur adaptée à l’installation :

Les différents modèles permettent d’adapter le boîtier à la réservation disponible et à la position finale de la bouche.

Accessoires pour boîtier TVA-P

Zehnder propose également plusieurs accessoires pour compléter l’installation du boîtier.

Voir les accessoires TVA-P

Accessoire	Référence
Kit de montage béton TVA-P 75	ZEH990326127
Support TVA-P	ZEH990326128
Manchon plastique traversée de dalle DN125	ZEH01903

Un boîtier adapté à l’insufflation comme à l’extraction

Le TVA-P peut recevoir une bouche d’insufflation ou une bouche d’extraction en DN125.

Cette polyvalence permet d’utiliser le même principe de boîtier sur plusieurs zones du réseau de ventilation.

Zehnder recommande toutefois d’optimiser la position du boîtier et de la bouche afin de favoriser le passage de l’air, notamment en extraction, en insufflation ou lorsque le boîtier est intégré dans une chape.

TVA-P et ComfoTube : un système de distribution d’air cohérent

Le boîtier TVA-P complète le réseau de gaines Zehnder ComfoTube.

Il peut notamment être associé aux ComfoTube 75 et ComfoTube 90 selon la version choisie.

Voir également : Gaine VMC Zehnder ComfoTube 75 et 90.

Besoin d’aide pour composer votre réseau VMC Zehnder ?

Le choix du boîtier dépend du diamètre des gaines, du débit recherché, de la position de la bouche et de la configuration du bâtiment.

Nos magasins peuvent vous conseiller sur le boîtier TVA-P et les composants à prévoir pour votre installation.

FAQ – Boîtier VMC Zehnder TVA-P

À quoi sert un boîtier TVA-P ?

Le TVA-P assure la liaison entre une ou plusieurs gaines ComfoTube et une bouche d’insufflation, d’extraction ou une grille design en DN125.

Quelle différence entre un TVA-P 75 et un TVA-P 90 ?

Le TVA-P 75 est prévu pour les gaines ComfoTube DN75. Le TVA-P 90 reçoit une gaine ComfoTube DN90.

Peut-on raccorder deux gaines au même boîtier ?

Oui. Certains modèles TVA-P 75 permettent de raccorder deux gaines ComfoTube DN75.

Quel diamètre de bouche utilise le TVA-P ?

Les boîtiers présentés ici utilisent un raccordement de bouche ou de grille en DN125.

Peut-on utiliser le TVA-P en insufflation ?

Oui. Le boîtier peut être utilisé pour les bouches d’insufflation.

Peut-on utiliser le TVA-P en extraction ?

Oui. Le TVA-P est également prévu pour les bouches d’extraction.

Quel est le débit maximal du TVA-P ?

Zehnder indique un débit d’air nominal maximal de 45 m³/h dans la documentation fournie.

Peut-on installer un TVA-P au plafond ?

Oui. Zehnder prévoit une installation murale ou au plafond.

Quel boîtier choisir pour un ComfoTube 90 ?

Il faut choisir une version TVA-P 90 avec raccordement ComfoTube DN90.

Le boîtier est-il livré avec des accessoires de montage ?

La documentation Zehnder indique que le boîtier est fourni avec des couvercles de protection, deux supports de montage et une fixation.
