Raccords VMC Zehnder RapidLock pour réseau de ventilation

Raccord VMC Zehnder RapidLock : composer simplement son réseau de ventilation

Le système Zehnder RapidLock facilite l’assemblage des réseaux de distribution d’air d’une VMC. Il permet de raccorder les gaines et les différents composants du réseau par simple insertion.

RapidLock utilise un clip préinstallé. Le raccordement devient ainsi plus rapide tout en assurant une connexion solide et étanche à l’air. Le système reste également démontable pour faciliter les opérations d’entretien et de nettoyage.

La gamme comprend différents raccords VMC, coudes, convertisseurs, boîtiers de raccordement et collecteurs. Elle permet ainsi de construire progressivement un réseau adapté à la configuration du logement.

RapidLock : le système de raccordement développé par Zehnder

RapidLock est une technologie de connexion destinée au réseau de distribution d’air Zehnder. Le fabricant l’intègre progressivement à ses différents composants de ventilation.

Le principe repose sur une connexion mécanique simple : la gaine est insérée dans le raccord équipé du dispositif RapidLock. Le clip préinstallé assure ensuite le maintien de la connexion.

Cette conception évite plusieurs manipulations nécessaires avec certains systèmes de fixation traditionnels. Elle simplifie donc le travail lors de la réalisation d’un réseau de ventilation.

Une connexion rapide par simple insertion

RapidLock a été conçu pour réduire le nombre d’opérations nécessaires lors du raccordement des conduits. Les gaines compatibles sont simplement insérées dans les composants équipés du système.

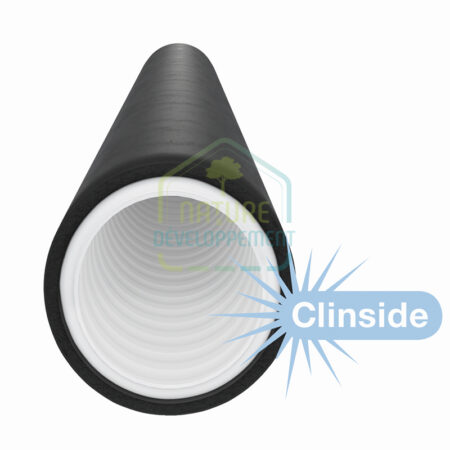

Selon Zehnder, le raccordement est possible avec les conduits ronds ComfoTube 75 et ComfoTube 90, ainsi qu’avec le conduit plat ComfoTube Flat 51, selon le composant sélectionné.

Une connexion solide et étanche à l’air

La rapidité de montage ne constitue pas le seul intérêt de RapidLock. Le système est également conçu pour obtenir une connexion solide et étanche à l’air.

Le dispositif de maintien limite les risques de déconnexion involontaire. La conception de l’assemblage vise également à éviter les fuites d’air qui pourraient affecter le fonctionnement du réseau de ventilation.

Un raccord démontable pour l’entretien du réseau

Les composants RapidLock peuvent être séparés lorsque l’accès au réseau devient nécessaire. Cette possibilité facilite notamment les opérations de maintenance et de nettoyage.

Le système combine donc maintien mécanique pendant l’utilisation et possibilité de démontage lorsque l’installation doit être entretenue.

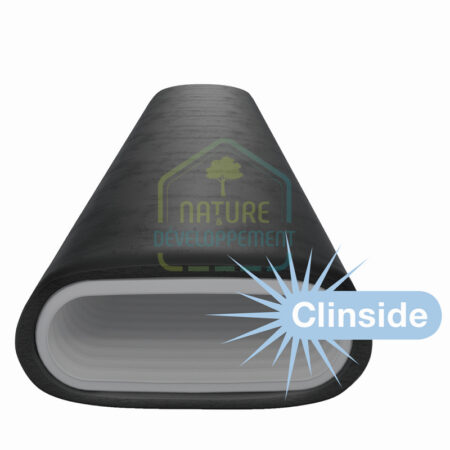

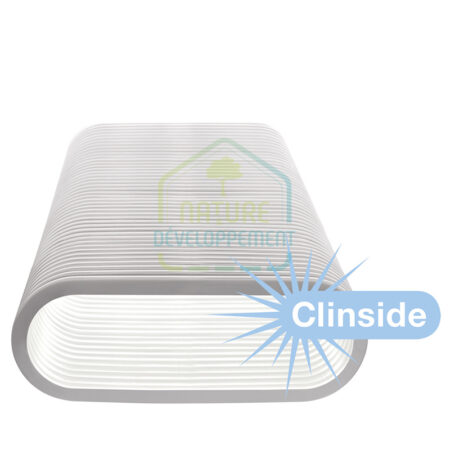

ComfoTube rond ou Flat 51 : plusieurs configurations possibles

Un réseau de ventilation ne suit pas toujours un parcours uniforme. L’espace disponible peut imposer différents diamètres, changements de direction ou passages dans des zones de faible hauteur.

La gamme RapidLock comprend donc des composants destinés aux conduits ronds et aux conduits plats Zehnder. Des convertisseurs permettent également de passer d’un format de distribution à un autre selon la configuration du réseau.

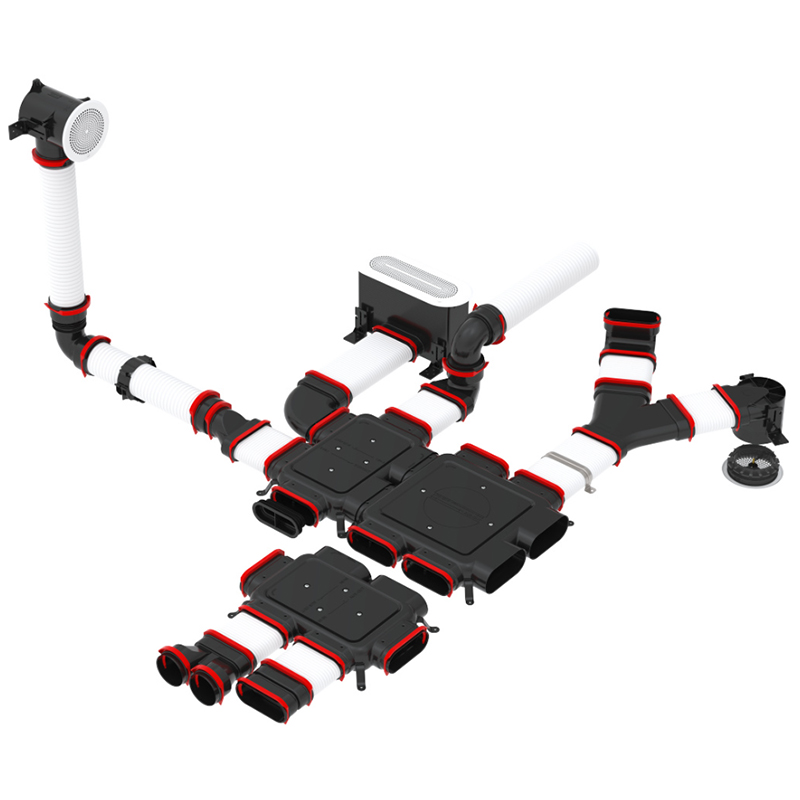

Comment s’organise un réseau de ventilation Zehnder RapidLock ?

Le réseau assure la distribution de l’air entre la VMC et les différentes pièces du logement. Les collecteurs répartissent les conduits, tandis que les raccords, coudes et convertisseurs permettent d’adapter leur cheminement.

Les boîtiers terminaux assurent ensuite la liaison entre le réseau et les différentes bouches d’insufflation ou d’extraction.

Les composants Zehnder RapidLock disponibles

La gamme comprend plusieurs types de composants. Le tableau ci-dessous permet d’identifier plus facilement les raccords, convertisseurs, boîtiers et collecteurs disponibles.

Voir les 15 composants Zehnder RapidLock disponibles

Visuel	Référence	Désignation	Fonction / raccordement
	ZEH990326149	Zehnder ComfoCase TVAP 2 x DN75	Boîtier terminal avec 2 raccordements DN75 et sortie DN125
	ZEH990322200	ComfoFit coude Flat 51 vertical	Changement de direction à 90° pour conduit ComfoTube Flat 51
	ZEH990322202	ComfoFit manchon Flat 51	Raccordement de deux sections de conduit ComfoTube Flat 51
	ZEH990322204	ComfoFit transition DN90 / DN75 / Flat 51	Transition entre conduits ronds et conduit ComfoTube Flat 51
	ZEH990322205	ComfoFit transition Flat 51 / DN90	Transition entre conduit ComfoTube Flat 51 et conduit rond DN90
	ZEH990322206	ComfoFit transition Flat 51 / 2 x DN75	Transition entre un conduit Flat 51 et deux conduits ronds DN75
	ZEH990322207	ComfoFit pièce de croisement 4 x Flat 51	Croisement et organisation de conduits ComfoTube Flat 51
	ZEH990322208	ComfoFit pièce de croisement 4 x DN90 / DN75	Croisement et organisation des conduits ronds du réseau
	ZEH990322210	Zehnder ComfoCase CLF Flat 51	Boîtier terminal pour raccordement d’un conduit ComfoTube Flat 51
	ZEH990322211	Zehnder ComfoCase CLRF Flat 51 / DN125	Boîtier de raccordement pour conduit Flat 51 avec sortie DN125
	ZEH990322215	Zehnder ComfoCase CLRF 2 x Flat 51 / DN125	Boîtier avec deux raccordements Flat 51 et sortie DN125
	ZEH990322216	Zehnder ComfoCase CLRF Flat 51	Boîtier terminal pour réseau de distribution ComfoTube Flat 51
	ZEH990322220	Zehnder ComfoCube CK300 – 4 x Flat 51	Caisson de distribution avec 4 raccordements ComfoTube Flat 51
	ZEH990322221	Zehnder ComfoCube CK300 – 6 x Flat 51	Caisson de distribution avec 6 raccordements ComfoTube Flat 51
	ZEH990326146	Zehnder ComfoCase TVAP DN90	Boîtier terminal avec raccordement DN90 et sortie DN125

Besoin d’aide pour composer votre réseau de ventilation ?

Le choix des composants dépend du type de gaine utilisé, de son diamètre, du nombre de pièces à desservir et de l’organisation générale du réseau.

Nos magasins Nature & Développement peuvent vous accompagner dans la sélection des composants Zehnder RapidLock adaptés à votre installation.

Transmettez-nous les informations disponibles sur votre projet. Nous pourrons vous conseiller sur la composition du réseau et établir un devis correspondant à vos besoins.

RapidLock : une technologie Zehnder récompensée

Le système RapidLock a reçu le H&V News Award 2024 dans la catégorie « Domestic Ventilation Product of the Year ».

Cette distinction récompense notamment le travail réalisé autour de la simplification et de la fiabilité du raccordement des réseaux de distribution d’air.

FAQ – Raccords VMC Zehnder RapidLock

Qu’est-ce que Zehnder RapidLock ?

RapidLock est un système de connexion développé par Zehnder pour assembler les composants d’un réseau de distribution d’air. Il utilise notamment un clip préinstallé pour simplifier le raccordement des conduits.

Comment fonctionne un raccord RapidLock ?

Le conduit compatible est inséré dans le raccord RapidLock. Le dispositif intégré assure ensuite le maintien mécanique de la connexion.

Quels conduits sont compatibles avec RapidLock ?

Zehnder propose des composants RapidLock pour les conduits ronds ComfoTube 75 et ComfoTube 90 ainsi que pour le conduit plat ComfoTube Flat 51. La compatibilité exacte dépend du composant sélectionné.

Les raccords RapidLock sont-ils étanches à l’air ?

Oui. Zehnder indique que le système RapidLock est conçu pour réaliser une connexion étanche à l’air et limiter les fuites indésirables du réseau.

Peut-on démonter un raccord RapidLock ?

Oui. La connexion peut être séparée afin de faciliter certaines opérations d’entretien ou de nettoyage du réseau.

RapidLock fonctionne-t-il avec les gaines plates ?

Oui. La gamme comprend plusieurs raccords, coudes, convertisseurs, boîtiers et collecteurs destinés au conduit Zehnder ComfoTube Flat 51.

Comment choisir les raccords nécessaires pour mon installation ?

Le choix dépend de la conception du réseau, des conduits utilisés et des différentes pièces à desservir. Votre magasin Nature & Développement peut vous accompagner dans la sélection des composants et établir un devis adapté au projet.
